Cách Xác Định Vị Trí Lắp Đèn Mổ Treo Trần Theo Tâm Bàn Mổ

Vị trí lắp đèn mổ treo trần cần được xác định từ layout thực tế của phòng, đặc biệt là vị trí bàn mổ và vùng can thiệp dự kiến, thay vì mặc định lấy tâm hình học của căn phòng. Việc lắp đúng kết cấu nhưng sai tọa độ trục treo vẫn có thể khiến chóa đèn khó tiếp cận trường mổ, tay đèn phải vận hành gần giới hạn hoặc phát sinh xung đột với thiết bị treo khác. Vì vậy, tâm bàn mổ chỉ nên được xem là mốc tham chiếu ban đầu.

Từ mốc này, cần tiếp tục đối chiếu phạm vi hoạt động của hệ tay đèn, hướng bố trí bàn, không gian thao tác của ê-kíp và các vật cản trên trần. Bài viết dưới đây VEMED tập trung vào quy trình xác định từ mặt bằng, tâm bàn mổ đến vị trí trục treo phù hợp trước khi thi công.

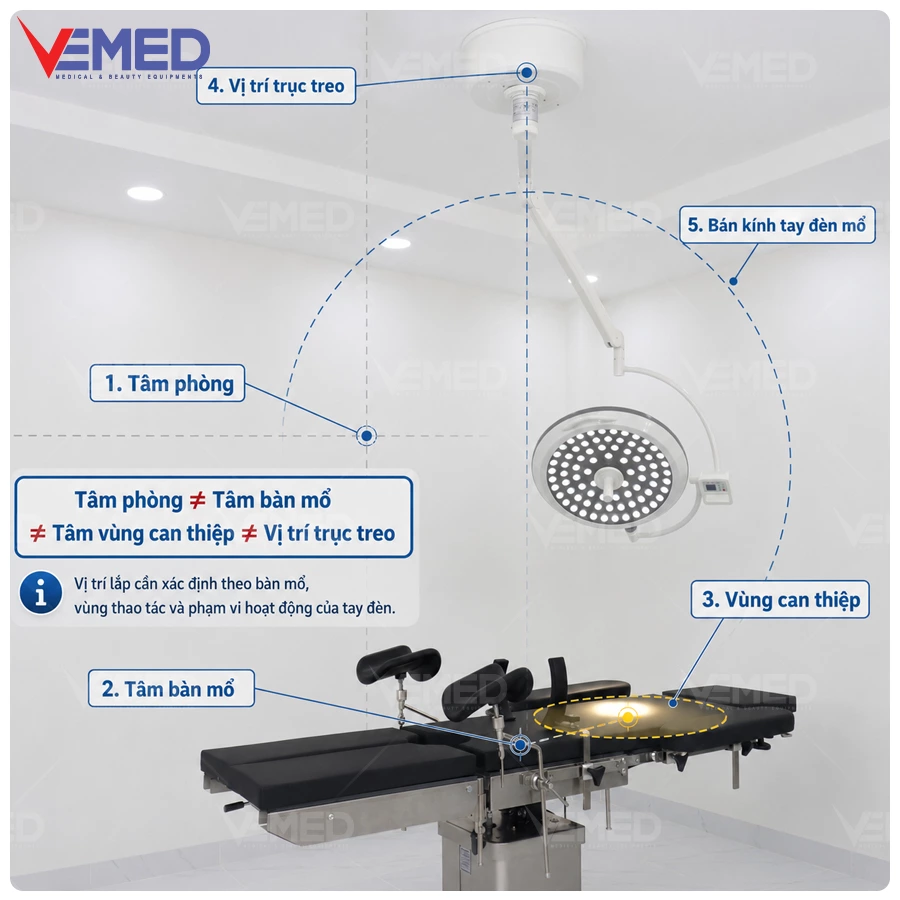

Vì sao tâm phòng không phải lúc nào cũng là vị trí lắp đèn mổ?

Khi xác định vị trí lắp đèn mổ treo trần, lấy tâm hình học của căn phòng làm điểm treo có vẻ đơn giản nhưng không phải lúc nào cũng phù hợp. Trong thực tế, vị trí tâm bàn mổ phẫu thuật có thể lệch khỏi tâm phòng để dành không gian cho máy gây mê, C-arm, khu vực thao tác của ê-kíp hoặc phù hợp với hướng cửa và hệ thống khí y tế. Ngoài ra, các thiết bị treo trần, miệng HVAC hay hệ thống kỹ thuật khác cũng có thể ảnh hưởng đến phương án bố trí đèn mổ treo trần.

Do đó có thể hiểu là: Tâm phòng ≠ tâm bàn mổ ≠ tâm vùng can thiệp ≠ vị trí trục treo đèn trong mọi trường hợp.

Vì vậy, mục tiêu của quá trình khảo sát lắp đèn mổ không phải là đặt tâm đèn mổ trùng với tâm bàn bằng mọi giá. Quan trọng hơn là xác định vị trí trục đèn mổ sao cho chóa đèn có thể tiếp cận thuận lợi các vùng thao tác cần thiết mà vẫn nằm trong bán kính tay đèn mổ theo thiết kế. Khi đó, khoảng cách giữa đèn mổ và bàn mổ được xem xét cùng với hướng bàn, phạm vi chuyển động của tay đèn và không gian sử dụng thực tế, thay vì dựa trên một tọa độ cố định.

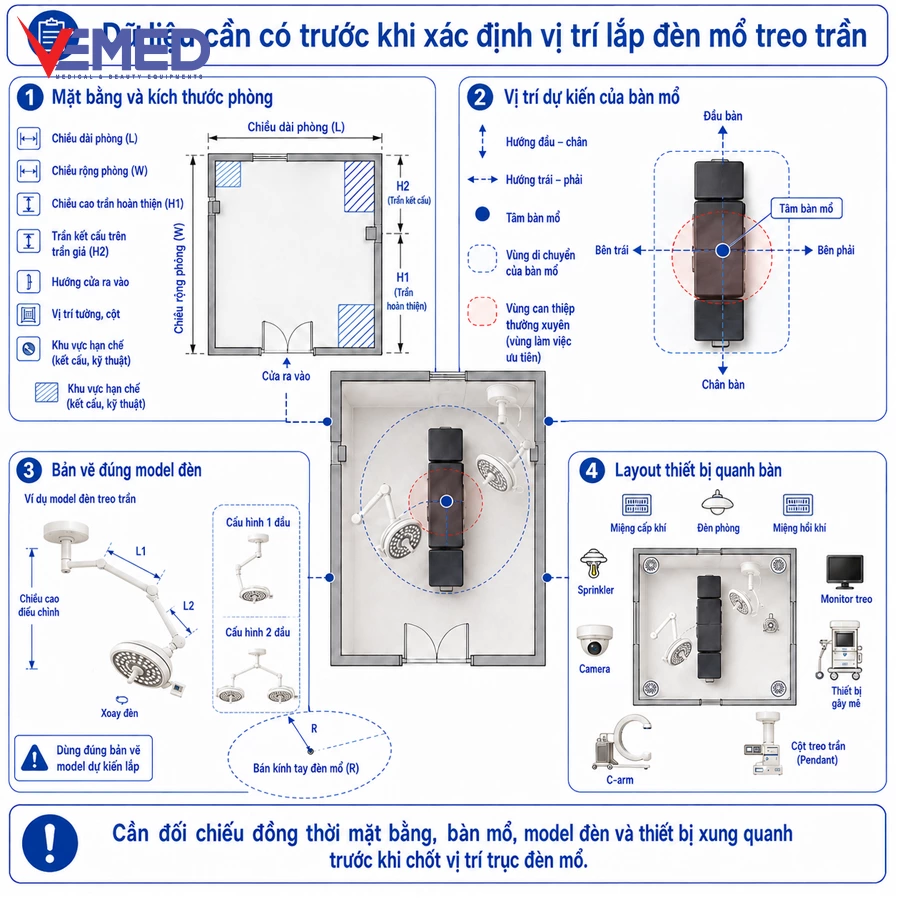

Trước khi xác định vị trí lắp cần có những dữ liệu nào?

Để xác định vị trí lắp đèn mổ treo trần chính xác, không nên chỉ dựa vào kích thước phòng hoặc một điểm tâm được đánh dấu trên bản vẽ. Cần tập hợp đồng thời dữ liệu về mặt bằng, bàn mổ, hệ tay đèn và các thiết bị xung quanh để kiểm tra khả năng bố trí trước khi chốt vị trí trục đèn mổ.

1. Mặt bằng và kích thước thực tế của phòng

Trước hết cần xác định chiều dài, chiều rộng phòng, chiều cao từ sàn đến trần hoàn thiện và cao độ kết cấu phía trên trần giả. Bản vẽ cũng nên thể hiện hướng cửa, vị trí tường và những khu vực bị hạn chế không gian. Các dữ liệu này giúp định hình vùng có thể bố trí đèn mổ treo trần mà không ảnh hưởng đến luồng di chuyển và hoạt động của phòng.

2. Vị trí dự kiến của bàn mổ

Cần ghi rõ kích thước bàn, hướng đầu – chân, tâm bàn mổ, khoảng dịch chuyển và mức độ thay đổi vị trí trong quá trình sử dụng. Đặc biệt, cần phân biệt tâm hình học của bàn với vùng thao tác thường xuyên, bởi hai vị trí này không phải lúc nào cũng trùng nhau.

3. Bản vẽ kích thước của đúng model đèn

Khi khảo sát lắp đèn mổ, cần sử dụng bản vẽ kỹ thuật của chính model dự kiến lắp đặt để kiểm tra chiều dài từng tay, số khớp, góc quay, phạm vi điều chỉnh chiều cao, số chóa và bán kính tay đèn mổ. Không nên lấy thông số của model khác để suy ra điểm treo vì cấu tạo hệ tay và giới hạn vận động có thể khác đáng kể.

4. Layout các thiết bị còn lại trên trần và quanh bàn

Cuối cùng, cần đánh dấu vị trí cột treo trần, HVAC, miệng cấp – hồi khí, sprinkler, camera, đèn phòng, monitor treo, thiết bị gây mê và C-arm. Việc đối chiếu đồng thời các thiết bị này giúp lựa chọn tâm đèn mổ và khoảng cách giữa đèn mổ với bàn mổ phù hợp hơn với điều kiện vận hành thực tế.

Quy trình 6 bước xác định vị trí lắp đèn mổ treo trần theo tâm bàn mổ

Để xác định vị trí lắp đèn mổ treo trần hợp lý, cần đi theo một quy trình từ mặt bằng phòng, vị trí bàn mổ đến phạm vi hoạt động thực tế của hệ tay đèn. Cách làm này giúp tránh tình trạng trục treo đã cố định nhưng chóa đèn lại khó tiếp cận vùng can thiệp hoặc thường xuyên phải vận hành gần giới hạn tầm với.

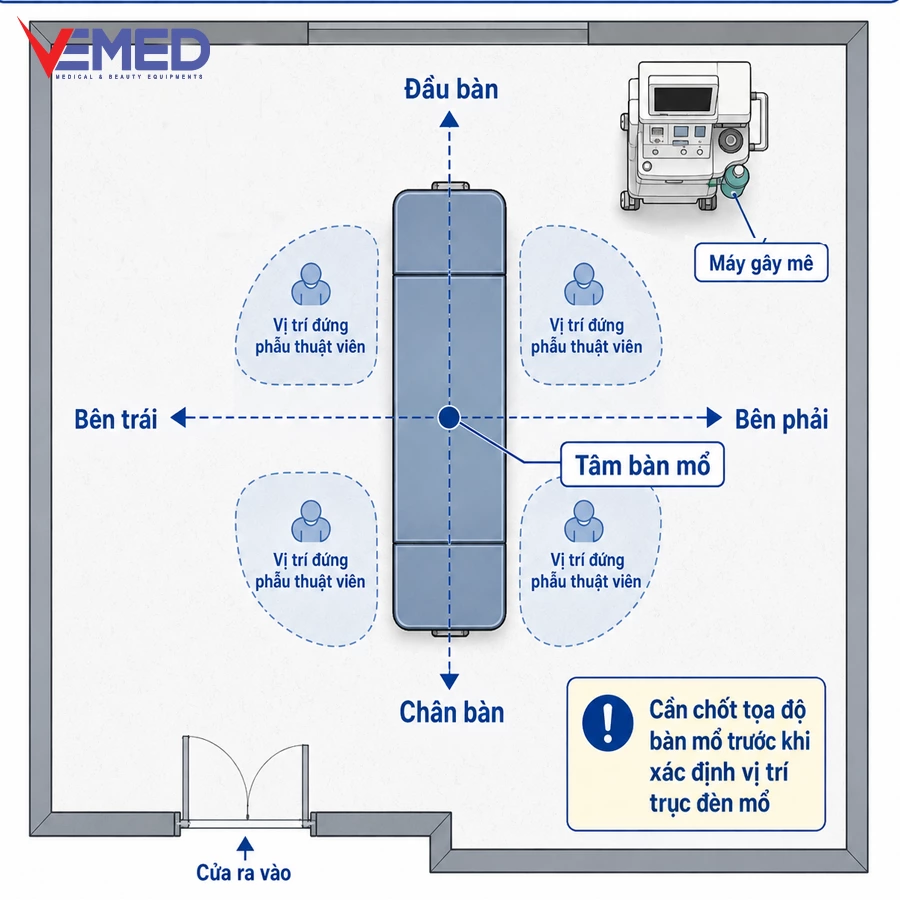

Bước 1 – Đánh dấu vị trí và hướng đặt bàn mổ trên mặt bằng

Không nên chỉ đánh một điểm giữa phòng rồi xem đó là tâm bàn mổ. Trước hết cần thể hiện đầy đủ hình dạng bàn trên bản vẽ, bao gồm hướng đầu – chân, cạnh trái – phải, vị trí dự kiến của máy gây mê và khoảng đứng thao tác của phẫu thuật viên.

Việc xác định hướng bàn rất quan trọng vì không gian thao tác quanh phần đầu, thân và chân bàn thường khác nhau. Nếu công trình còn đang trong giai đoạn thi công, nên chốt tọa độ bàn mổ trước khi xác định vị trí trục đèn mổ. Khi vị trí bàn thay đổi sau đó, toàn bộ phép kiểm tra phạm vi hoạt động của đèn cũng có thể phải thực hiện lại.

Bước 2 – Xác định vùng can thiệp thay vì chỉ nhìn tâm hình học của bàn

Sau khi có vị trí bàn, bước tiếp theo là xác định vùng thường cần ánh sáng trong quá trình phẫu thuật. Tùy chuyên khoa, vùng thao tác có thể tập trung ở đầu – cổ, ngực, bụng hoặc chi dưới và không nhất thiết trùng hoàn toàn với tâm hình học của mặt bàn.

Đây là điểm cần đặc biệt lưu ý khi bố trí đèn mổ treo trần. Một hệ thống có thể chiếu tốt vào giữa bàn nhưng vẫn bất tiện nếu chóa đèn khó tiếp cận vùng đầu hoặc cuối bàn trong các tư thế cần thiết.

Vì vậy, câu hỏi cần đặt ra không chỉ là: “Chóa đèn có chiếu được vào giữa bàn hay không?”

Mà quan trọng hơn là: “Chóa đèn có thể tiếp cận vùng can thiệp dự kiến trong các tư thế vận hành cần thiết hay không? Cách tiếp cận này giúp việc xác định tâm đèn mổ bám sát nhu cầu sử dụng thực tế hơn.”

Bước 3 – Xác lập tâm tham chiếu trên mặt bằng

Khi đã xác định được vị trí và hướng bàn, có thể lấy tâm hình học của bàn làm mốc tham chiếu ban đầu. Về nguyên tắc, kỹ thuật viên có thể đo chiều dài và chiều rộng bàn, xác định hai đường trung trực rồi lấy giao điểm làm tâm.

Từ điểm này, tọa độ tương ứng được chuyển lên bản vẽ trần để phục vụ bước kiểm tra tiếp theo.

Tuy nhiên cần ghi nhớ: Tâm bàn chỉ là mốc tham chiếu ban đầu, không phải kết luận cuối cùng về vị trí trục đèn.

Trong thực tế, vị trí lắp đèn mổ treo trần còn phụ thuộc vào cấu tạo hệ tay, vùng thao tác ưu tiên, hướng vận hành và các thiết bị xung quanh. Do đó không nên áp dụng máy móc nguyên tắc “tâm đèn phải trùng tuyệt đối với tâm bàn”.

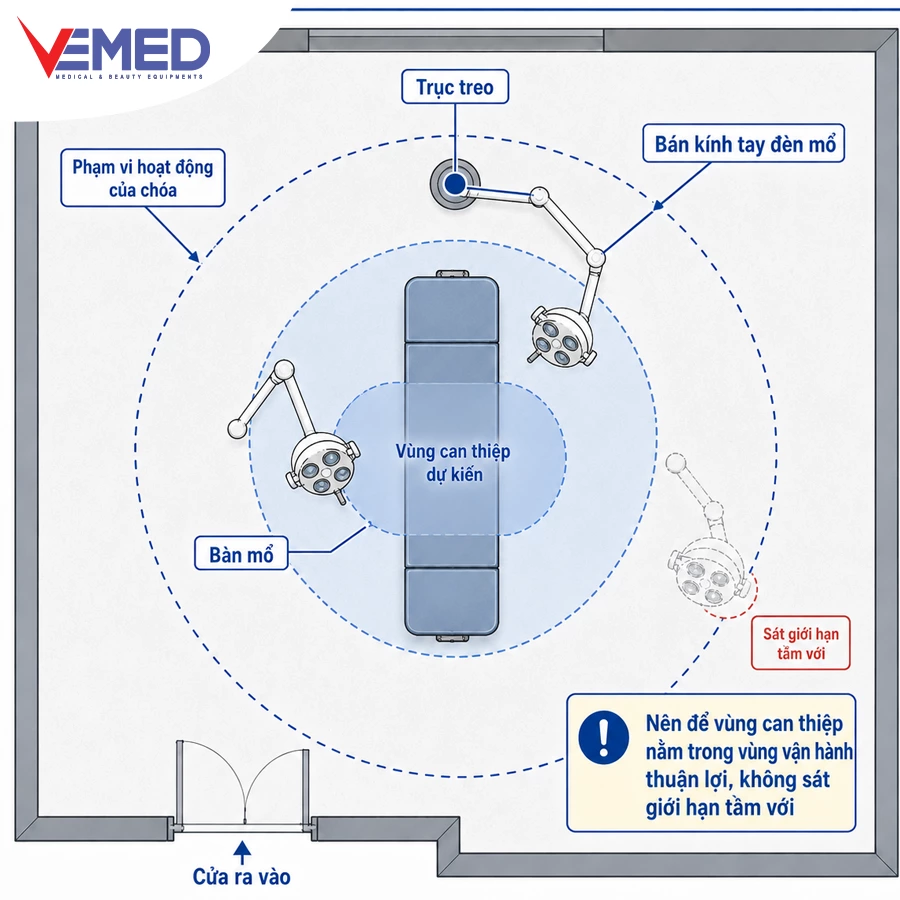

Bước 4 – Chồng phạm vi hoạt động của tay đèn lên mặt bằng

Đây là bước kỹ thuật quan trọng nhất khi khảo sát lắp đèn mổ. Cần sử dụng dimensional drawing hoặc catalog của đúng model để xác định chiều dài từng đoạn tay, số khớp, phạm vi xoay, giới hạn cơ khí và bán kính tay đèn mổ.

Sau đó đặt vùng bàn mổ và vùng can thiệp dự kiến vào phạm vi này để xem chóa có thể tiếp cận thuận lợi hay không.

Không nên thiết kế để khu vực quan trọng nằm ngay sát giới hạn tầm với. Về lý thuyết tay đèn vẫn có thể “với tới”, nhưng khi sử dụng thực tế có thể phải kéo gần hết hành trình, khó thay đổi góc chiếu hoặc khó đưa chóa về vị trí mong muốn. Một vị trí trục đèn mổ tốt nên tạo ra vùng vận hành có dư địa, thay vì chỉ đáp ứng mức tối thiểu.

Bước 5 – Kiểm tra riêng với đèn 1 nhánh và đèn 2 nhánh

Với cấu hình 1 nhánh, cần kiểm tra liệu một chóa có thể tiếp cận đầy đủ các vùng cần chiếu hay không, đồng thời xem xét khả năng thu tay, góc quay và khoảng trống để di chuyển chóa quanh bàn.

Với cấu hình 2 nhánh, việc đánh giá phức tạp hơn. Không chỉ kiểm tra từng chóa riêng lẻ mà phải xem đồng thời:

• phạm vi hoạt động của chóa thứ nhất;
• phạm vi của chóa thứ hai;
• vùng giao nhau giữa hai trường hoạt động;
• khả năng hai hệ tay giao cắt;
• nguy cơ va chạm khi đổi vị trí;
• xung đột với monitor, cột treo hoặc thiết bị khác.

Do đó, khi chọn đèn mổ treo trần Hi-MEC dạng hai nhánh, việc đối chiếu bản vẽ hệ tay với layout phòng nên được thực hiện ngay từ bước thiết kế, thay vì chỉ kiểm tra sau khi đã lắp khung treo.

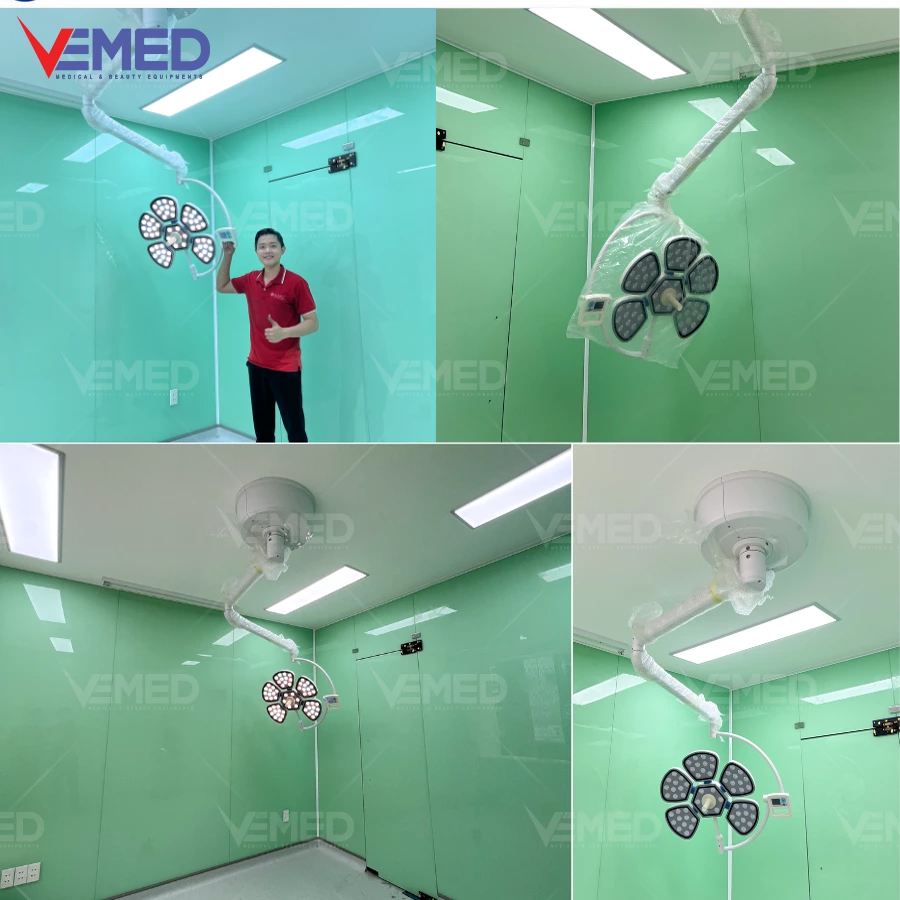

Bước 6 – Chuyển tọa độ lên trần và kiểm tra thực địa trước khi khoan

Sau khi phương án trên bản vẽ đã phù hợp, tọa độ dự kiến mới được chuyển lên trần thực tế. Tại đây cần kiểm tra lại vị trí đánh dấu với bản vẽ, cao độ trần, không gian phía trên trần giả, đường điện và các thiết bị kỹ thuật có khả năng gây cản trở.

Nếu có thể, nên mô phỏng sơ bộ phạm vi vận động của tay đèn trước khi khoan hoặc hoàn thiện hệ khung. Việc này đặc biệt hữu ích với phòng có nhiều thiết bị treo trần hoặc layout chật.

Một nguyên tắc thực tế nên áp dụng là:

Đánh dấu → kiểm tra → mô phỏng → xác nhận → mới thi công.

Không nên thực hiện theo kiểu đo xong rồi khoan ngay, bởi chỉ một sai lệch nhỏ trong vị trí trục cũng có thể ảnh hưởng đến khoảng cách giữa đèn mổ và bàn mổ, phạm vi xoay của tay đèn và khả năng tiếp cận vùng phẫu thuật về sau.

Bố trí đèn 1 nhánh và 2 nhánh khác nhau như thế nào?

Khi xác định vị trí lắp đèn mổ treo trần, cấu hình 1 nhánh và 2 nhánh cần được đánh giá theo cách khác nhau vì số lượng hệ tay, phạm vi chuyển động và khả năng giao cắt không giống nhau. Điểm cần quan tâm không phải cấu hình nào “tốt hơn”, mà là vị trí trục đèn mổ có cho phép từng chóa tiếp cận vùng can thiệp thuận lợi trong điều kiện thực tế hay không.

Tiêu chí	Đèn 1 nhánh	Đèn 2 nhánh
Số chóa	1	2
Phạm vi cần kiểm tra	1 hệ tay	2 hệ tay
Nguy cơ giao cắt tay	Thấp hơn	Cần kiểm tra kỹ
Không gian trần	Ít phức tạp hơn	Cần khoảng vận hành lớn hơn
Mô phỏng trước lắp	Cần	Đặc biệt cần

Với đèn 1 nhánh, quá trình bố trí đèn mổ treo trần chủ yếu tập trung vào bán kính hoạt động của một hệ tay, góc quay và khả năng đưa chóa tới các vùng thao tác quanh tâm bàn mổ. Tuy nhiên, vẫn cần kiểm tra khoảng thu tay và các vật cản trên trần để tránh giới hạn chuyển động.

Đối với đèn 2 nhánh, kỹ thuật viên phải đánh giá đồng thời bán kính tay đèn mổ của cả hai hệ. Ngoài việc bảo đảm từng chóa có thể tiếp cận trường mổ, cần xem vùng giao nhau của hai tay, khả năng va chạm khi đổi góc và khoảng trống với monitor, cột treo hoặc thiết bị kỹ thuật khác. Vì vậy, mô phỏng chuyển động trước khi chốt tâm đèn mổ có ý nghĩa đặc biệt quan trọng.

Với công trình đang cân nhắc cấu hình một chóa hoặc hai chóa, có thể tham khảo các mẫu đèn mổ treo trần Hi-MEC để đối chiếu cấu tạo và thông số của từng model trước khi hoàn thiện phương án lắp đặt.

5 sai lầm thường gặp khi xác định vị trí trục đèn

Khi khảo sát vị trí lắp đèn mổ treo trần, sai số thường không nằm ở việc đo thiếu vài centimet mà ở cách xác định sai điểm tham chiếu ngay từ đầu. Nếu không kiểm tra đồng thời bàn mổ, vùng can thiệp và phạm vi hoạt động của hệ tay, vị trí trục đèn mổ có thể phù hợp trên bản vẽ nhưng bất tiện khi đưa vào sử dụng thực tế.

1. Lấy tâm phòng làm tâm lắp đặt

Tâm hình học của phòng chỉ phản ánh kích thước không gian, không phản ánh cách bố trí thiết bị. Tâm bàn mổ có thể lệch khỏi tâm phòng do vị trí máy gây mê, C-arm, cửa ra vào hoặc khu vực đứng của ê-kíp. Vì vậy, lấy tâm phòng làm tâm đèn mổ theo mặc định dễ dẫn đến phương án bố trí thiếu chính xác.

2. Chỉ đánh dấu tâm bàn mà không xác định vùng can thiệp

Đây là lỗi quan trọng cần tránh. Vùng cần chiếu sáng thường xuyên có thể nằm ở đầu – cổ, ngực, bụng hoặc chi dưới tùy chuyên khoa. Do đó, việc bố trí đèn mổ treo trần cần kiểm tra khả năng tiếp cận các vùng thao tác thực tế, thay vì chỉ bảo đảm chóa đèn chiếu được vào giữa mặt bàn.

3. Chỉ kiểm tra chiều dài tay trên catalog

Chiều dài một đoạn tay không đồng nghĩa với bán kính tay đèn mổ hữu dụng trong mọi tư thế. Khi đánh giá cần xem toàn bộ hệ tay, số khớp, góc quay, giới hạn cơ khí và khả năng thay đổi vị trí của chóa. Một vùng nằm sát giới hạn tầm với có thể vẫn tiếp cận được nhưng thao tác kém linh hoạt.

4. Bỏ qua các thiết bị treo trần khác

Trong quá trình khảo sát lắp đèn mổ, cần kiểm tra cả HVAC, sprinkler, monitor, pendant và các thiết bị dự kiến bổ sung sau này. Nếu bỏ qua bước này, tay đèn có thể bị giới hạn góc quay hoặc giao cắt với thiết bị khác khi vận hành.

5. Chốt vị trí khi trần đã hoàn thiện

Xác định điểm treo quá muộn có thể khiến vị trí dự kiến không trùng với khu vực kết cấu phù hợp, đường điện hoặc khoảng trống phía trên trần giả. Vì vậy, vị trí trục đèn mổ nên được kiểm tra và xác nhận từ giai đoạn layout thiết bị, trước khi hoàn thiện trần và cố định phương án thi công.

Checklist thông tin cần gửi trước khi khảo sát vị trí lắp đèn

Để kỹ thuật viên đánh giá vị trí lắp đèn mổ treo trần chính xác ngay từ đầu, cơ sở y tế nên chuẩn bị đầy đủ thông tin về phòng, bàn mổ và hệ thống thiết bị liên quan. Dữ liệu càng rõ thì việc xác định tâm đèn mổ, phạm vi tay đèn và vị trí trục treo càng sát với điều kiện sử dụng thực tế.

Các thông tin nên gửi trước khi khảo sát lắp đèn mổ gồm:

• Kích thước dài × rộng của phòng.
• Chiều cao từ sàn đến trần hoàn thiện.
• Khoảng cách từ trần giả đến trần kết cấu, nếu có.
• Bản vẽ mặt bằng hoặc layout thiết bị.
• Vị trí dự kiến của bàn mổ và tâm bàn mổ.
• Hướng đầu – chân bàn.
• Model và kích thước bàn mổ.
• Model đèn dự kiến lắp đặt.
• Cấu hình đèn 1 nhánh hay 2 nhánh.
• Ảnh toàn cảnh khu vực trần.
• Vị trí HVAC, miệng gió và sprinkler.
• Monitor, pendant hoặc thiết bị treo trần khác.
• Vị trí nguồn điện dự kiến.
• Chuyên khoa hoặc nhóm thủ thuật chính sẽ sử dụng phòng.

Đặc biệt, không nên chỉ gửi kích thước phòng mà bỏ qua model đèn. Mỗi hệ đèn có cấu tạo tay, góc quay và bán kính tay đèn mổ khác nhau, vì vậy dữ liệu của đúng model là cơ sở để kiểm tra khả năng tiếp cận vùng can thiệp và chốt vị trí trục đèn mổ trước khi thi công.

Tham khảo đèn mổ theo điều kiện lắp đặt thực tế

Sau khi xác định vị trí lắp đèn mổ treo trần, cơ sở y tế mới nên đối chiếu model cụ thể. Việc lựa chọn cần dựa trên phương thức lắp đặt, vị trí trục đèn mổ, chiều cao phòng, phạm vi vận động của hệ tay và số chóa cần sử dụng. Với phòng có nhiều thiết bị treo trần, yếu tố cần ưu tiên là khả năng đưa chóa tới vùng can thiệp mà vẫn duy trì khoảng vận hành thuận lợi, hạn chế giao cắt với monitor, pendant hoặc hệ thống kỹ thuật khác.

Đối với cấu hình treo trần, nên kiểm tra kỹ bản vẽ kích thước, bán kính tay đèn mổ và giới hạn chuyển động của từng model trước khi chốt phương án thi công. Trường hợp điều kiện phòng không phù hợp với cấu hình treo cố định, có thể cân nhắc phương án di động hoặc treo tường để tối ưu không gian sử dụng.

VEMED hiện cung cấp nhiều cấu hình đèn mổ Hi-MEC dạng di động, treo trần và treo tường để đối chiếu theo nhu cầu và điều kiện phòng thực tế.

Kết luận

Xác định điểm treo đèn cần bắt đầu từ tâm bàn mổ, nhưng đây chỉ là mốc tham chiếu ban đầu chứ không phải yếu tố quyết định duy nhất. Vị trí trục phù hợp phải được kiểm tra đồng thời với vùng phẫu thuật dự kiến, bán kính hoạt động của hệ tay, layout thiết bị trong phòng mổ và điều kiện kết cấu phía trên trần. Cách tiếp cận này giúp chóa đèn tiếp cận trường mổ thuận lợi hơn và hạn chế xung đột khi vận hành.

Tốt nhất, phương án lắp đặt nên được chốt trước khi hoàn thiện trần để tránh phải điều chỉnh lại vị trí khung, đường điện hoặc bố trí thiết bị sau thi công. Với công trình chưa xác định được cấu hình phù hợp, VEMED có thể hỗ trợ khảo sát mặt bằng và đối chiếu model theo điều kiện sử dụng thực tế.
