Bàn Mổ Dùng C-arm Cần Đáp Ứng Những Điều Kiện Gì?

Bàn mổ dùng C-arm cần được đánh giá dựa trên nhiều yếu tố kỹ thuật, không chỉ ở khoảng trống để thiết bị C-arm di chuyển quanh bàn. Khả năng phối hợp còn phụ thuộc vào vật liệu mặt bàn, vùng xuyên tia, cấu tạo trụ và chân đế, tư thế cần chụp cũng như kích thước thực tế của hệ thống C-arm đang sử dụng.

Vì vậy, không phải mọi bàn mổ C-arm hoặc bàn có thiết kế mặt phẳng, khoảng hở lớn đều mặc định phù hợp với chụp X-quang trong quá trình can thiệp. Việc xác định một bàn mổ tương thích C-arm cần dựa trên catalog, bản vẽ kỹ thuật và thông số của từng model thay vì chỉ quan sát hình dáng bên ngoài. Bài viết dưới đây VEMED sẽ tập trung vào những điều kiện cần kiểm tra trước khi lựa chọn bàn mổ dùng với C-arm, không đánh giá hay khẳng định khả năng tương thích của một model cụ thể.

Cơ chế C-arm cần gì từ bàn mổ trong quá trình sử dụng?

Khi sử dụng C-arm trong phòng mổ, yêu cầu quan trọng là thiết bị có thể tiếp cận vùng cơ thể cần quan sát mà không bị hạn chế bởi cấu tạo của bàn. Vì vậy, bàn mổ dùng C-arm cần được xem xét trong mối tương quan với vị trí chụp, khoảng không gian thao tác và đường di chuyển của hệ thống C-arm, thay vì chỉ đánh giá riêng kích thước mặt bàn.

Trong quá trình tạo hình ảnh, đầu phát tia và bộ phận thu nhận hình ảnh của C-arm cần có đủ không gian để tiếp cận khu vực cần khảo sát. Đồng thời, đường truyền tia X nên hạn chế gặp các cấu kiện có khả năng gây cản hoặc ảnh hưởng đến vùng hình ảnh. Đây cũng là lý do một bàn mổ dùng với C-arm không thể được đánh giá chỉ dựa vào khoảng hở nhìn thấy bên dưới mặt bàn.

Chẳng hạn, một bàn có khoảng trống tương đối lớn nhưng trụ nâng hoặc kết cấu chịu lực nằm đúng vùng cần chụp vẫn có thể làm hạn chế hướng tiếp cận của C-arm. Bên cạnh đó, bàn cần duy trì ổn định tư thế bệnh nhân trong suốt quá trình thao tác. Do đó, để xác định bàn mổ tương thích C-arm, cần đánh giá đồng thời khả năng tiếp cận, vùng xuyên tia, cấu tạo bàn và tư thế sử dụng thực tế.

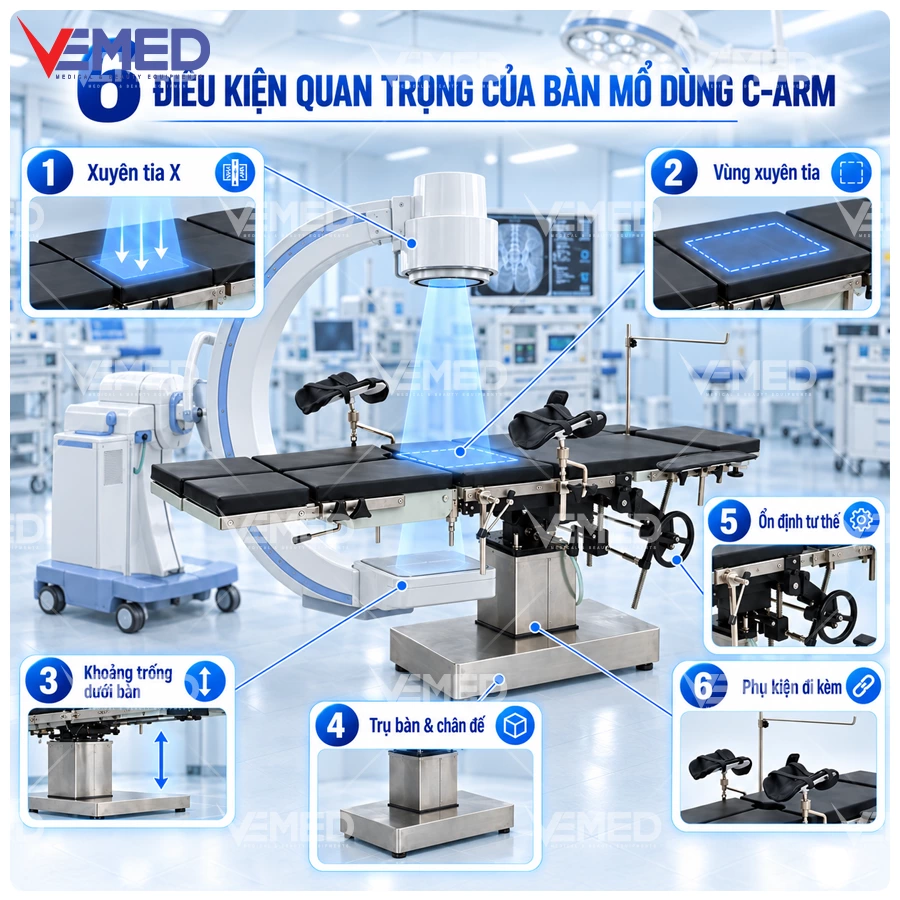

6 điều kiện quan trọng của bàn mổ dùng C-arm

Để đánh giá một bàn mổ dùng C-arm có phù hợp với nhu cầu thực tế hay không, không nên chỉ dựa vào tên sản phẩm hoặc hình dáng bên ngoài. Khả năng phối hợp giữa bàn và hệ thống C-arm còn phụ thuộc vào vật liệu mặt bàn, phạm vi xuyên tia, cấu tạo trụ, chân đế, khoảng tiếp cận cũng như tư thế bệnh nhân trong quá trình sử dụng. Dưới đây là 6 yếu tố quan trọng cần được kiểm tra trước khi xác nhận khả năng tương thích.

1. Mặt bàn cần được kiểm tra về khả năng xuyên tia X

Khả năng xuyên tia là một trong những yếu tố đầu tiên cần xem xét khi đánh giá bàn mổ xuyên tia X. Tuy nhiên, không nên chỉ dựa vào tên vật liệu hoặc quan sát bề mặt bàn để kết luận khả năng sử dụng cùng C-arm. Các vật liệu khác nhau có đặc tính cản tia khác nhau và ngay cả những vật liệu cùng thuộc nhóm nhựa hoặc composite cũng không mặc định có khả năng xuyên tia tương đương.

Trong tài liệu thiết bị, thuật ngữ radiolucent thường được dùng để mô tả vật liệu có mức cản tia X thấp hơn so với nhiều kết cấu kim loại thông thường. Vì vậy, khi xem xét một bàn mổ radiolucent, cơ sở y tế nên kiểm tra thông tin trong catalog, datasheet hoặc tài liệu kỹ thuật của nhà sản xuất thay vì tự suy luận từ cấu tạo bên ngoài. Quan trọng hơn, cần xác định khả năng xuyên tia áp dụng cho toàn bộ mặt bàn hay chỉ một số vùng nhất định.

2. Phải xác định rõ vùng xuyên tia trên mặt bàn

Một bàn có vật liệu hỗ trợ xuyên tia không đồng nghĩa với việc toàn bộ chiều dài mặt bàn đều có điều kiện chụp giống nhau. Bên dưới mặt bàn vẫn có thể tồn tại các thanh đỡ, khung chịu lực, cơ cấu liên kết hoặc chi tiết kim loại ảnh hưởng đến đường truyền tia X.

Vì vậy, khi lựa chọn bàn mổ dùng với C-arm, cần xác định rõ vùng cơ thể thường được khảo sát nằm ở đâu: vùng đầu, ngực, bụng, chậu hay chi dưới. Sau đó mới đối chiếu vùng đó với phạm vi xuyên tia được nhà sản xuất công bố.

Một câu hỏi quan trọng cần đặt ra là: vùng cần chụp có nằm đúng vị trí trụ hoặc kết cấu chịu lực của bàn hay không? Nếu có, khả năng tiếp cận và chất lượng vùng quan sát có thể bị hạn chế dù phần còn lại của mặt bàn vẫn phù hợp với chụp X-quang. Do đó, phạm vi xuyên tia thực tế quan trọng không kém bản thân vật liệu mặt bàn.

3. Khoảng trống dưới mặt bàn phải đủ cho C-arm tiếp cận

Để C-arm có thể tiếp cận vùng cần chụp, phần không gian phía dưới mặt bàn phải được xem xét cùng với kích thước và hướng di chuyển của hệ thống C-arm đang sử dụng. Những yếu tố cần kiểm tra gồm chiều rộng khoảng trống, khoảng cách từ mặt bàn đến chân đế, vị trí trụ nâng và không gian hai bên bàn.

Ngoài ra, cần xác định C-arm sẽ thường được đưa vào từ bên trái, bên phải, phía đầu hay phía chân bệnh nhân. Mỗi hướng tiếp cận có thể gặp những giới hạn khác nhau tùy thiết kế của bàn.

Khoảng hở lớn là một tín hiệu thuận lợi khi đánh giá bàn mổ tương thích C-arm, nhưng đây không phải điều kiện duy nhất. Một bàn có khoảng trống rộng vẫn có thể gặp hạn chế nếu chân đế hoặc trụ nâng nằm đúng đường di chuyển của thiết bị. Vì vậy, nên đối chiếu đồng thời kích thước bàn và kích thước C-arm thay vì xem từng thiết bị riêng lẻ.

4. Trụ bàn và chân đế không được cản vùng cần chụp

Trụ nâng và chân đế là những bộ phận dễ bị bỏ qua khi đánh giá khả năng phối hợp giữa bàn mổ và C-arm. Một số bàn có thiết kế mặt trên khá thoáng nhưng phần kết cấu bên dưới lại chiếm nhiều diện tích, khiến C-arm khó tiếp cận một số vị trí nhất định.

Chân đế rộng có thể hạn chế khoảng di chuyển của bánh xe hoặc phần khung C-arm, trong khi trụ đặt giữa bàn có thể trùng với vùng cần đưa đầu thu – phát tia vào. Mức độ ảnh hưởng còn phụ thuộc vào vị trí cần khảo sát và cấu hình của từng hệ thống C-arm.

Chẳng hạn, khi cần tiếp cận vùng thân dưới, vị trí trụ bàn có thể trở thành yếu tố đáng chú ý hơn so với trường hợp khảo sát vùng gần đầu bệnh nhân. Tuy nhiên, không nên áp dụng nhận định này cho mọi thiết bị. Với bàn mổ C-arm, cách chắc chắn hơn vẫn là đối chiếu sơ đồ kích thước của bàn với hướng tiếp cận dự kiến của hệ thống hình ảnh.

5. Bàn phải duy trì được tư thế cần thiết khi C-arm hoạt động

Trong nhiều quy trình, bệnh nhân không chỉ nằm ở tư thế phẳng trong suốt thời gian sử dụng C-arm. Bàn có thể cần nâng hoặc hạ chiều cao, tạo tư thế Trendelenburg, reverse Trendelenburg, nghiêng sang hai bên hoặc điều chỉnh phần đầu và chân tùy yêu cầu thao tác.

Do đó, khi đánh giá bàn mổ dùng C-arm, không nên chỉ kiểm tra khả năng tiếp cận khi bàn ở một vị trí cố định. Cần xem sau khi bàn thay đổi tư thế, vùng cần chụp có còn nằm trong khu vực thuận lợi để C-arm tiếp cận hay không.

Một bàn có nhiều chức năng điều chỉnh chưa chắc đã phù hợp hơn nếu trong một số tư thế, trụ nâng, khung chịu lực hoặc phụ kiện lại đi vào vùng chụp. Vì vậy, khả năng duy trì ổn định tư thế bệnh nhân và giữ được khoảng tiếp cận của C-arm nên được xem xét đồng thời, đặc biệt với những quy trình cần thay đổi tư thế trong quá trình can thiệp.

6. Phụ kiện đi kèm cũng cần được xét đến

Khả năng sử dụng C-arm có thể thay đổi sau khi bàn được lắp đầy đủ phụ kiện. Thanh ray hai bên, giá tay, giá chân, phụ kiện chỉnh hình, khung đỡ hoặc cassette holder nếu có đều có thể ảnh hưởng đến khoảng trống thao tác hoặc vùng truyền tia.

Vì vậy, khi đánh giá bàn mổ chụp X-quang, không nên chỉ kiểm tra bàn ở trạng thái chưa lắp phụ kiện. Cần xác định những phụ kiện nào thực sự được sử dụng trong quy trình và vị trí lắp đặt của chúng có trùng với vùng cần chụp hay không.

Trong một số trường hợp, chính cách bố trí phụ kiện chứ không phải cấu tạo cơ bản của bàn mới là yếu tố làm hạn chế hướng tiếp cận của C-arm. Việc kiểm tra toàn bộ cấu hình sử dụng thực tế sẽ giúp đánh giá khả năng phối hợp chính xác hơn so với chỉ xem thông số của riêng mặt bàn.

Có thể nhìn hình ảnh để biết bàn mổ có dùng được với C-arm không?

Không nên chỉ dựa vào hình ảnh để kết luận một bàn mổ dùng C-arm có phù hợp hay không. Ảnh sản phẩm chủ yếu giúp người xem hình dung kiểu dáng, kích thước tương đối và cách bố trí tổng thể, nhưng không thể hiện đầy đủ những yếu tố kỹ thuật quyết định khả năng phối hợp với C-arm.

Qua hình ảnh, rất khó xác định chính xác vật liệu mặt bàn có khả năng xuyên tia hay không, bên trong có khung kim loại hoặc cấu kiện chịu lực nằm ở vị trí nào, cũng như phạm vi xuyên tia thực tế của bàn. Tương tự, kích thước trụ nâng, chân đế và khoảng tiếp cận dành cho C-arm thường không thể đánh giá chính xác nếu chỉ nhìn ảnh chụp bên ngoài. Với một bàn mổ tương thích C-arm, còn cần xem bàn thay đổi ra sao khi nâng hạ, nghiêng hoặc điều chỉnh từng phần, vì các tư thế này có thể ảnh hưởng đến vùng chụp.

Do đó, hình ảnh chỉ nên dùng để tham khảo bố trí. Muốn xác định bàn mổ dùng với C-arm hoặc bàn mổ xuyên tia X có đáp ứng nhu cầu thực tế hay không, nên ưu tiên catalog, bản vẽ kỹ thuật và tài liệu từ nhà sản xuất để đối chiếu.

Cần kiểm tra những tài liệu nào để xác nhận bàn mổ tương thích C-arm?

Để xác định một bàn mổ tương thích C-arm, cơ sở y tế nên ưu tiên kiểm tra tài liệu kỹ thuật chính thức thay vì chỉ dựa vào mô tả bán hàng hoặc hình ảnh sản phẩm. Những tài liệu quan trọng gồm catalog của nhà sản xuất, datasheet, bản vẽ kỹ thuật, sơ đồ kích thước và hướng dẫn sử dụng của từng model. Đây là cơ sở để đối chiếu cấu tạo mặt bàn, vị trí trụ nâng, chân đế và khoảng không gian dành cho thiết bị C-arm tiếp cận.

Với bàn mổ dùng C-arm, cần chú ý thêm phần mô tả vật liệu mặt bàn và thông tin về vùng xuyên tia, thường được thể hiện bằng các thuật ngữ như radiolucent area, X-ray compatible hoặc C-arm compatible. Tuy nhiên, nếu tài liệu chỉ ghi chung rằng bàn hỗ trợ X-quang hoặc C-arm thì vẫn nên kiểm tra phạm vi xuyên tia, vị trí áp dụng và điều kiện sử dụng cụ thể.

Ngoài tài liệu của bàn, cần đối chiếu cả thông số của hệ thống C-arm đang sử dụng. Nếu không có nguồn kỹ thuật đủ rõ để xác nhận, không nên tự kết luận một model là bàn mổ C-arm hay bàn mổ xuyên tia X chỉ dựa trên suy đoán.

Những sai lầm thường gặp khi chọn bàn mổ dùng với C-arm

Nhiều sai sót không nằm ở việc chọn sai loại bàn mổ, mà ở việc đánh giá khả năng phối hợp giữa hai thiết bị quá đơn giản. Khi xem xét bàn mổ dùng C-arm, một lỗi thường gặp là chỉ nhìn khoảng trống bên dưới mặt bàn rồi cho rằng C-arm có thể tiếp cận thuận lợi ở mọi vị trí. Trên thực tế, trụ nâng, chân đế hoặc kết cấu chịu lực vẫn có thể gây hạn chế tại vùng cần chụp.

Một sai lầm khác là thấy mặt bàn làm từ nhựa hoặc composite rồi mặc định đó là bàn mổ xuyên tia X. Khả năng xuyên tia cần được xác nhận bằng tài liệu kỹ thuật, không nên suy luận chỉ từ tên vật liệu. Bên cạnh đó, nhiều đơn vị bỏ qua vị trí trụ bàn hoặc không đối chiếu kích thước với model C-arm thực tế đang sử dụng, trong khi mỗi hệ thống có phạm vi di chuyển và cấu tạo khác nhau.

Ngoài ra, việc chỉ kiểm tra bàn ở tư thế nằm phẳng cũng chưa đủ. Một bàn mổ tương thích C-arm cần được xem xét trong các tư thế có thể sử dụng thực tế, vì khi nâng hạ hoặc nghiêng bàn, vùng chụp và khoảng tiếp cận của C-arm có thể thay đổi. Do đó, cần đánh giá toàn bộ cấu hình sử dụng thay vì chỉ dựa trên một đặc điểm riêng lẻ.

Checklist thông tin cần gửi trước khi chọn bàn mổ cho phòng có C-arm

Trước khi lựa chọn bàn mổ dùng C-arm, cơ sở y tế nên chuẩn bị đầy đủ thông tin về cả bàn mổ, hệ thống C-arm và điều kiện phòng thực tế. Việc cung cấp dữ liệu càng cụ thể sẽ giúp quá trình đối chiếu kỹ thuật chính xác hơn, đồng thời hạn chế tình trạng chọn bàn dựa trên mô tả chung như “hỗ trợ X-quang” hoặc “dùng được với C-arm”.

Thông tin cần có	Mục đích kiểm tra
Model C-arm đang sử dụng hoặc dự kiến đầu tư	Đối chiếu kích thước và phạm vi di chuyển thực tế
Vùng cơ thể thường cần chụp	Xác định vị trí và phạm vi xuyên tia cần thiết
Tư thế bệnh nhân thường sử dụng	Kiểm tra khả năng điều chỉnh của bàn
Kích thước mặt bàn	Đánh giá bố trí và vị trí vùng chụp
Vị trí trụ và chân đế	Kiểm tra khả năng tiếp cận của C-arm
Phụ kiện cần sử dụng	Hạn chế nguy cơ cản vùng chụp
Kích thước và mặt bằng phòng	Xem xét đường di chuyển của thiết bị
Catalog hoặc bản vẽ kỹ thuật của hai thiết bị	Đối chiếu thông số trước khi xác nhận

Checklist này đặc biệt hữu ích khi đánh giá bàn mổ tương thích C-arm hoặc bàn mổ chụp X-quang, vì khả năng phối hợp phụ thuộc vào cấu hình cụ thể chứ không chỉ vào tên gọi sản phẩm. Nếu thiếu các dữ liệu trên, nên yêu cầu bổ sung tài liệu trước khi kết luận một model có phù hợp với nhu cầu sử dụng hay không.

Tham khảo bàn mổ theo điều kiện sử dụng tại VEMED

Khi phòng mổ có sử dụng C-arm, việc lựa chọn bàn mổ nên được thực hiện sau khi đã đối chiếu model C-arm, vùng cơ thể cần chụp, tư thế sử dụng và tài liệu kỹ thuật của từng thiết bị. Ngoài các yêu cầu liên quan đến khả năng xuyên tia và khoảng tiếp cận, cơ sở y tế cũng cần xem xét kích thước bàn, tải trọng, phạm vi điều chỉnh, phụ kiện đi kèm và điều kiện vận hành thực tế.

Với Khả năng sử dụng cùng C-arm không nên được mặc định chỉ dựa trên tên gọi hoặc hình ảnh sản phẩm. Với những phòng mổ có nhu cầu chụp X-quang trong quá trình can thiệp, nên kiểm tra riêng tài liệu kỹ thuật, bản vẽ cấu tạo và điều kiện phối hợp của từng model để phù hợp với hệ thống C-arm đang sử dụng. Quý khách hàng có thể tham khảo các dòng bàn mổ Hi-MEC tại VEMED để đối chiếu cấu hình, thông số và đặc điểm của từng model trước khi lựa chọn.

Tham khảm 1 số mẫu bàn mổ VEMED đang phân phối
Bàn mổ chỉnh cơ Hi-MEC SB-801
Bàn mổ thủy lực Hi-MEC SB-802
Bàn mổ chỉnh điện Hi-MEC SB-803

Kết luận

Một bàn mổ dùng C-arm không chỉ cần có mặt bàn cho phép tia X đi qua mà còn phải được đánh giá đồng thời về vùng xuyên tia, khoảng tiếp cận, vị trí trụ nâng, cấu tạo chân đế, tư thế bệnh nhân và kích thước thực tế của hệ thống C-arm. Đây là lý do không nên xác định một bàn mổ tương thích C-arm chỉ bằng cách quan sát hình ảnh hoặc dựa vào một thông số riêng lẻ.

Trước khi lựa chọn, cơ sở y tế nên đối chiếu catalog, bản vẽ kỹ thuật và tài liệu của cả bàn mổ lẫn C-arm. Khả năng tương thích cần được xác nhận theo từng model và điều kiện sử dụng cụ thể, thay vì suy luận từ tên sản phẩm hoặc thiết kế bên ngoài.
